LDSL錐齒輪絲杆升降機是一種基礎的起重部件，承載能力2.5~50T，_輸入轉速為500r/min,_提升速度2.7m/min。可以使用電動機或其他動力帶動，也可以采用手動。有不同的結構型式，提升高度可根據用戶需要定製。該裝置具有自鎖功能。

LDSL錐齒輪絲杆升降機的技術參數
LDSL錐齒輪絲杆升降機是一種基礎的起重部件，承載能力2.5~50T，_輸入轉速為500r/min,_提升速度2.7m/min。可以使用電動機或其他動力帶動，也可以采用手動。有不同的結構型式，提升高度可根據用戶需要定製。該裝置具有自鎖功能。

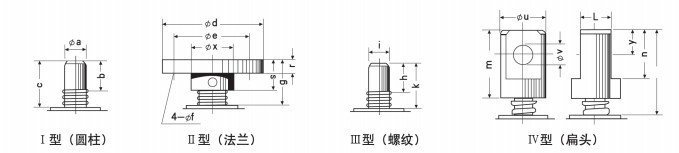

1、絲杆頭部型式及尺寸：

頭部型式	LDSL	2.5~2.5L	5~5L	10~10L 15~15L	20~20L	25~25L	35~35L	50~50L
Ⅰ型	Φak6	20	25	40	50	70	80	95
	b	30	40	50	60	63	80	90
	c	45	51	73.5	80	92	100	120
Ⅱ型	Φd	98	122	150	185	205	260	300
	Φe	75	85	105	140	155	200	225
	Φf	14	17	21	26	27	33	39
	r	12	18	20	20	25	30	35
	s	30	40	50	60	63	80	90
	Φx	40	50	65	90	100	130	150
	g	45	51	73.5	80	92	100	120
Ⅲ型	h	30	39	50	60	63	80	90
	L	M22×1.5	M30×2	M39×3	M50×5	M70×3	M80×3	M95×3
	k	40	51	73.5	80	92	100	120
Ⅳ型	i	30	42	60	75	90	105	120
	m	70	105	130	150	175	220	240
	n	50	75	100	120	140	160	160
	Φvh8	25	35	50	60	70	80	80
	z	85	117	153.5	170	204	240	270
	Φu	50	65	90	110	130	150	180
	y	25	37.5	50	60	70	80	80

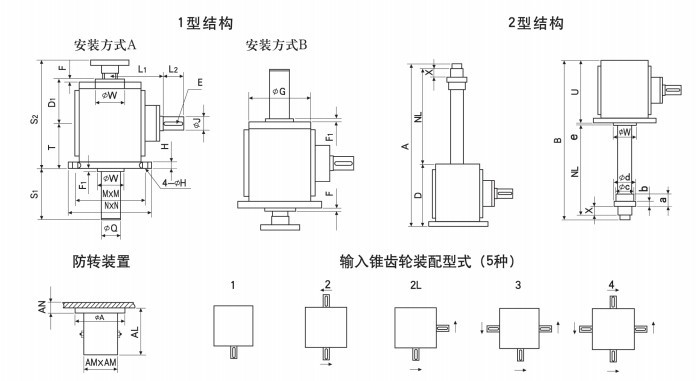

2、外形及安裝尺寸：

型號	2.5-2.5L	5-5L	10-10L	15-15L	20-20L	25-25L	35-35L	50-50L
S1	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S2	250	300	405	405	455	490	570	645
T	100	120	165	165	185	200	230	260
M×M	150×150	185×185	250×250	250×250	290×290	350×350	410×410	470×470
M×N	180×180	220×220	295×295	295×295	345×345	420×420	490×490	555×555
φH	14	17	21	21	28	35	42	48
ΦJ	32	40	50	50	55	60	65	75
L1	130	155	205	205	210	230	270	310
L2	50	60	80	80	80	110	110	120
ΦG	135	155	220	220	264	305	370	430
D1	100	120	165	165	185	200	230	260
E	10×8×45	12×8×50	14×9×70	14×9×70	16×10×70	18×11×100	18×11×100	20×12×100
F1	18	18	20	20	22	25	25	25
F	16	16	16	16	16	16	16	16
ΦQ	60	76	89	89	97	121	145	163
H	12	15	16	16	20	25	28	32
ΦW	100	118	130	130	147	171	205	233
安全裕度X	20	20	25	25	25	25	30	30
A	行程+297	行程+362	行程+485	行程+485	行程+558	行程+611	行程+725	行程+835
B	行程+315	行程+380	行程+505	行程+505	行程+580	行程+633	行程+750	行程+860
NL	行程+85	行程+100	行程+125	行程+125	行程+150	行程+170	行程+210	行程+250
D	182	222	310	310	348	375	435	495
e	18	18	20	20	22	25	25	25
U	182	222	310	310	348	375	435	495
a	45	60	75	75	100	120	140	170
b	15	18	25	25	30	35	40	50
Φc	50	70	90	90	90	130	150	180
Φd	80	87	110	110	120	155	180	220
AL	行程+56	行程+65	行程+80	行程+80	行程+80	行程+125
AN	12	12	15	15	18	22
ΦA	110	150	160	160	192	220
AM×AM	70×70	90×90	106×106	106×106	126×126	146×146
