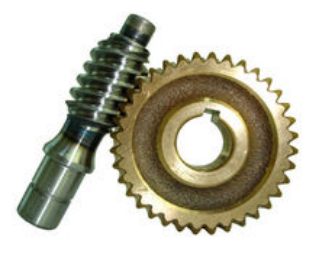

蝸輪蝸杆
蝸輪 蝸杆 機構 常 用來傳遞兩交錯軸之間的運動和動力。蝸輪與蝸杆在其中間平麵內相當於 齒輪 與齒條，蝸杆又與螺杆形狀相似。
1. 可以得到很大的傳動比，比交錯軸 斜齒輪 機構緊湊。
2. 兩輪齧合齒麵間為線接觸，其承載能力大大高於交錯軸斜齒輪機構。
3. 蝸杆傳動相當於螺旋傳動，為多齒齧合傳動，故傳動平穩、噪音很小。
4. 具有自鎖性。當蝸杆的導程角小於齧合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即隻能蝸杆帶動蝸輪，而不能由蝸輪帶動蝸杆。如在起重機械中使用的自鎖蝸杆機構，其反向自鎖性可起安全保護作用。
5. 傳動效率較低，磨損較嚴重。蝸輪蝸杆齧合傳動時，齧合輪齒間的相對滑動速度大，故摩擦損耗大、效率低。另一方麵，相對滑動速度大使齒麵磨損嚴重、發熱嚴重，為了散熱和減小磨損，常采用價格較為昂貴的減摩性與抗磨性較好的材料及良好的潤滑裝置，因而成本較高。
6. 蝸杆軸向力較大。
應用
蝸輪及蝸杆機構常被用於兩軸交錯、傳動比大、傳動功率不大或間歇工作的場合。
一、常見問題及其原因
1．減速機發熱和漏油。為了提高生產質量，蝸輪減速機一般均采用有色金屬做蝸輪，蝸杆則采用較硬的鋼材。由於是滑動摩擦傳動，運行中會產生較多的熱量，使減速機各零件和密封之間熱膨脹產生差異，從而在各配合麵形成間隙，潤滑油液由於溫度的升高變稀，易造成泄漏。造成這種情況的原因主要有四點，一是材質的搭配不合理；二是齧合摩擦麵表麵的質量差；三是潤滑油添加量的選擇不正確；四是裝配質量和使用環境差。
2．蝸輪磨損。蝸輪一般采用錫青銅，配對的蝸杆材料用45鋼淬硬至HRC45~55，或40Cr淬硬HRC50~55後經蝸杆磨床磨削至粗糙度Ra0.8μm。減速機正常運行時磨損很慢，某些減速機可以使用10年以上。如果磨損速度較快，_要考慮選型是否正確，是否_負荷運行，以及蝸輪蝸杆的材質、裝配質量或使用環境等原因。
3．傳動小斜齒輪磨損。一般發生在立式安裝的減速機上，主要與潤滑油的添加量和油品種有關。立式安裝時，很容易造成潤滑油量不足，減速機停止運轉時，電機和減速機間傳動齒輪油流失，齒輪得不到應有的潤滑保護。減速機啟動時，齒輪由於得不到有效潤滑導致機械磨損甚至損壞。
4．蝸杆軸承損壞。發生故障時，即使減速箱密封良好，還是經常發現減速機內的齒輪油被乳化，軸承生鏽、腐蝕、損壞。這是因為減速機在運行一段時間後，齒輪油溫度升高又冷卻後產生的凝結水與油混合。當然，也與軸承質量及裝配工藝密切相關。
二、解決方法
1．_裝配質量。可購買或自製一些專用工具，拆卸和安裝減速機部件時，盡量避免用錘子等其他工具敲擊；更換齒輪、蝸輪蝸杆時，盡量選用原廠配件和成對更換；裝配輸出軸時，要注意公差配合；要使用防粘劑或紅丹油保護空心軸，防止磨損生鏽或配合麵積垢，維修時難拆卸。
2．潤滑油和添加劑的選用。蝸齒減速機一般選用220#齒輪油，對重負荷、啟動頻繁、使用環境較差的減速機，可選用一些 潤滑油添加劑 ，使減速機在停止運轉時齒輪油依然附著在齒輪表麵，形成保護膜，防止重負荷、低速、高轉矩和啟動時金屬間的直接接觸。添加劑中含有密封圈調節劑和抗漏劑，使密封圈保持柔軟和彈性，有效減少潤滑油泄漏。
3．減速機安裝位置的選擇。位置允許的情況下，盡量不采用立式安裝。立式安裝時，潤滑油的添加量要比水平安裝多很多，易造成減速機發熱和漏油。
4．建立潤滑維護製度。可根據潤滑工作“五定”原則對減速機進行維護，做到每一台減速機都有責任人定期檢查，發現 溫升 明顯，_過40℃或油溫_過80℃，油的質量下降或油中發現較多的銅粉以及產生不正常的噪聲等現象時，要立即停止使用，及時檢修，排除故障，更換潤滑油。加油時，要注意油量，_減速機得到正確的潤滑。
