SJB方殼滾珠絲杆升降機內部結構,17c起草官网傳動多年技術經驗，對絲杆升降機，滾珠絲杆升降機，電動推杆，梯形絲杆升降機，錐齒輪絲杆升降機，重負載電動推杆等產品，一如既往_產品的質量，在工藝流程中不斷的測試，實驗，研究新的成品。_客戶所提出的要求。

SJB方殼滾珠絲杆升降機內部結構,魯德傳動多年技術經驗，對絲杆升降機，滾珠絲杆升降機，電動推杆，梯形絲杆升降機，錐齒輪絲杆升降機，重負載電動推杆等產品，一如既往良好的工作態度保嚴產品的質量，在工藝流程中不斷的測試，實驗，研究新的成品。改進客戶所提出的要求。

SJB方殼滾珠絲杆的技術設計，緊湊的方殼箱體，安裝不占用空間，操作簡單，類型常用的循環方式有兩種：是外循環和內循環，滾珠在循環過程中有時會與絲杠脫離接觸稱為外循環，如果始終與絲杆保持接觸的話稱為內循環，SJB滾珠絲杆循環閉路稱為列，每個滾珠循環閉路時內所有含導程數稱為：圈數。內循環滾珠絲杆副的每個螺母滾珠絲杠都有有2列一3列－4列等幾種，每列隻有一圈外循環每列有1.5圈、2.5圈和3.5圈等幾種。

a外循環：

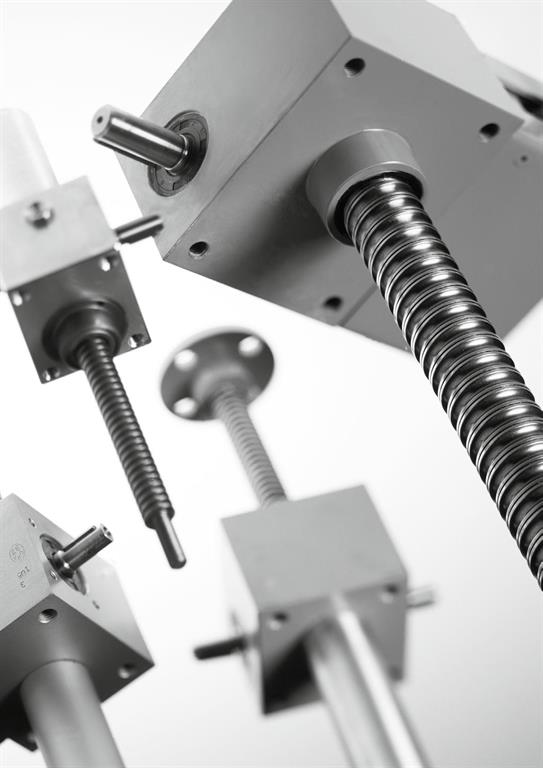

SJB滾珠絲杆升降機

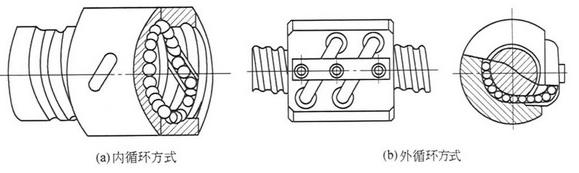

SJB方殼滾珠絲杆升降機內外循環方式圖

外循環是滾珠在循環過程結束後通過螺母外表麵的螺旋槽或插管返回絲杠螺母間重新進入循環。外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。常用外循環方式是端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。但是由於管道突出螺母體外，徑向尺寸較大。螺旋槽式，它是在螺母外圓上銑出螺旋槽構比插管式結構徑向尺寸小，但製造較複雜。外循環滾珠絲杠外循環結構和製造工藝的簡便，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。槽的兩端鑽出通孔並與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但製造較複雜。外循環滾珠絲杠外循環結構和製造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。

b內循環：

內循環滾珠絲杠。內循環均采用反向器實現滾珠循環，反向器有兩種類型。圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽。反向槽靠圓柱外圓麵及上端的圓鍵定位，以確保對準螺紋滾道方向。另外扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽,用鑲塊的外輪廓定位。兩種反向器比較，後者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。以上SJB滾珠絲杆升降機資料僅供參考。
