LDSJ蝸輪絲杆升降機頭部型式及尺寸

來源：17c起草官网傳動發布時間：2013/8/2 11:18:16

LDSJ蝸輪絲杆升降機結構緊湊，體積小，安裝方便，輸入多樣可靠性高，可單台使用也可多台聯動。具有起升、下降及借助輔件推進、反轉等多種功能。_小舉升力為2T，_舉升力100T。

LDSJ蝸輪絲杆升降機頭部型式及尺寸
LDSJ蝸輪絲杆升降機結構緊湊，體積小，安裝方便，輸入多樣可靠性高，可單台使用也可多台聯動。具有起升、下降及借助輔件推進、反轉等多種功能。_小舉升力為2T，_舉升力100T。
型號：LDSJ為基本型，即輸入方式為輸入軸型；LDSJD為帶電機法蘭型，即輸入方式為法蘭型。
輸入方式：LDSJ型輸入方式有三種：Ⅰ型為右軸輸入；Ⅱ型為左軸輸入；Ⅲ為雙軸輸入。
LDSJD型輸入方式有四種：Ⅰ型為右法蘭輸入；Ⅱ型為左法蘭輸入；Ⅲ型為右直聯雙入；Ⅳ型為左直聯雙入。

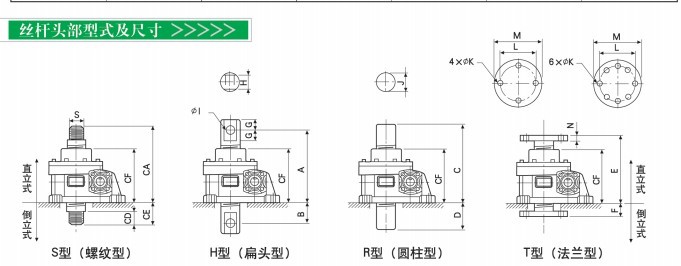

絲杆頭部型式：R型（圓柱型）H型（扁頭型）S型（螺紋型）T型（法蘭型）。
安裝方式：A型-絲杆旋轉向上移動；B型-絲杆旋轉向下移動；C型-絲杆向上移動不旋轉；D型-絲杆向下移動不旋轉；E型-絲杆旋轉螺母向上移動；F型-絲杆旋轉螺母向下移動。

型號	CA	CD	CE	S	A	B	C	D	E	F	G	H	φ I	J	φ K	L	M	N
LDSJ（D）2T	150	28	35	M16 × 1.5	165	55	165	55	135	25	20	16	12	25	10	70	88	10
LDSJ（D）3T	180	32	50	M22 × 2	195	65	195	65	160	30	25	20	14	32	10	80	98	13
LDSJ（D）5T	180	35	50	M27 × 2	195	65	195	65	160	30	25	25	16	38	12	90	114	13
LDSJ（D）10T	220	40	60	M33 × 2	255	95	225	65	200	40	32	32	20	45	14	100	138	16
LDSJ（D）15	220	45	63	M36 × 2	255	95	225	65	210	50	32	36	24	50	18	110	148	20
LDSJ（D）20	260	55	80	M42 × 2	294	114	250	70	135	55	35	44	26	65	21	125	178	25
LDSJ（D）30	300	65	80	M56 × 2	255	135	295	75	185	65	44	56	35	75	21	140	188	28
LDSJ（D）40T	360	70	100	M64 × 2	410	150	355	95	330	70	54	60	38	80	25	170	218	30
LDSJ（D）50T	435	75	120	M76 × 2	480	165	429	114	390	75	64	70	45	90	27	200	248	32
LDSJ（D）100T	495	100	150	M80 × 2	545	200	485	140	445	100	79	80	55	100	27	280	358	35
